CABTEQ S-200

Korpus presa

Highlights

Slike

Karakter

Teh.podaci

Čvrsta tehnologija po niskoj cijeni

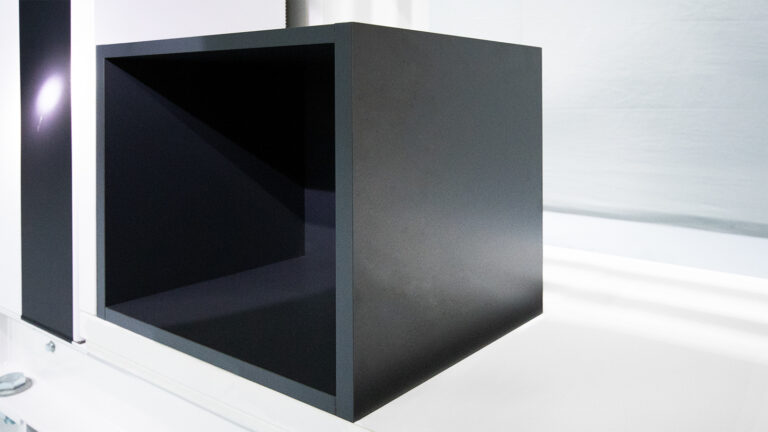

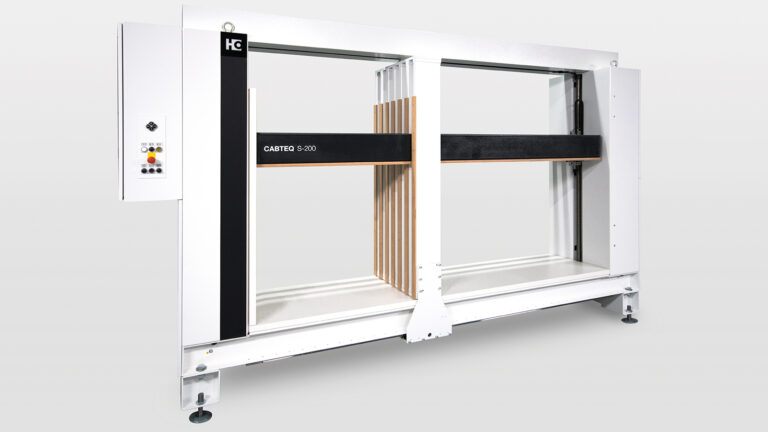

CABTEQ S-200 je idealno pomagalo za montažu prilikom presovanja namještaja od korpusa. Praktičan dizajn mašine smanjuje prostor potreban za korpus presu na minimum. Zahvaljujući intuitivnom rukovanju, pritiskom na dugme se kreiraju čisto presovani korpusi koji se odlikuju preciznim pravim uglovima.

Highlights

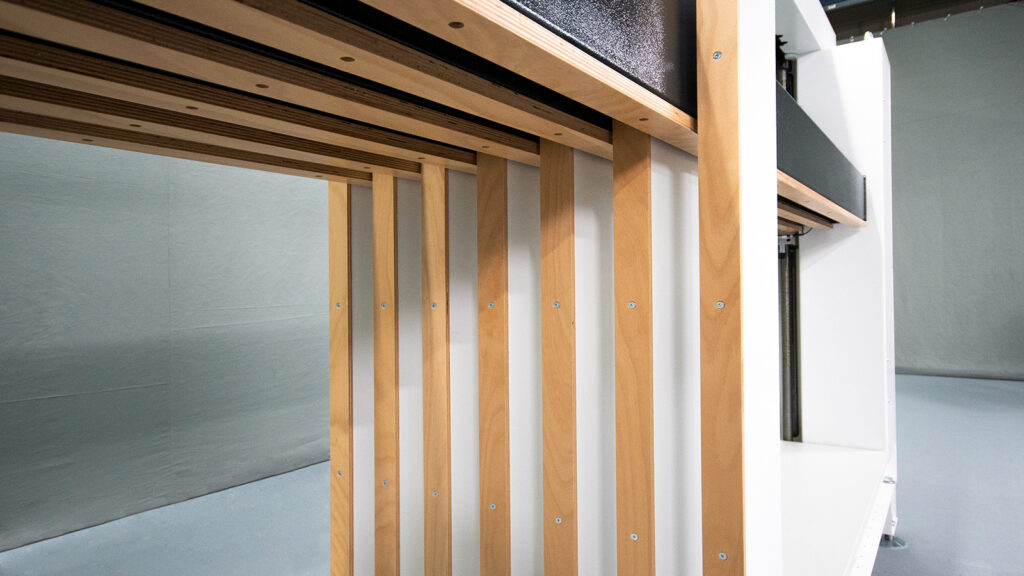

Površine presanja sa kompenzacijom tolerancije: Lamele presanja funkcioniraju kao jedinica; Montirani su na gumu i obloženi jastučićima. Istovremeni udar pritisnih lamela na korpus osigurava da se pritisak posebno ravnomjerno raspoređuje. Tolerancije u korpusu se bolje prilagođavaju.

Slike

Karakteristike

CABTEQ ima dvije brzine. Brzina pristupa (brzo kretanje) i brzina pritiskanja.
Pritiskom na dugme u brzom hodu, letvice se brzo pomiču iz početnog položaja u položaj za pritiskanje odmah ispred korpusa. Zatim se vrši prebacivanje na brzinu presovanja.
U zavisnosti od tipa korpusa, sile pritiska se mogu varijabilno podešavati pomoću kontrole za podešavanje.
Pritiskanje svakog tijela se odvija centralno i preko cijele površine.

Tehnički podaci

Dimenzije korpusa
Dužina korpusa [mm]	150 – 2,500
Dubina korpusa [mm]	250 – 700
Visina korpusa [mm]	150 – 1,400
Snaga presanja
vertikalno [kN]	max. 12 – 18
horizontalno [kN]	max. 12 – 18
Pozicioniranje
Brzo pomjeranje [mm/s]	50
Sporo pomjeranje [mm/s]	25
Radna visina [mm]	300
Težina [t]	2.2
Kontrola	zaštićena kontrola(Predhodni naziv: Case clamp MPH 410)
